护层环流是什么？

　　护层环流是一种在电缆金属护层中由于电磁感应产生的电流流动现象，对电缆的安全和稳定运行具有重要影响。下面将展开介绍护层环流：

　　系统概述

　　监测功能：电缆金属护层环流监测系统能对电缆金属护层环流、事故回流线电流、电缆表面及接头温度、中间及终端接头振动进行24小时不间断连续在线监测。

　　监测目标：通过高频信号定时在线监测，实现电缆外护套绝缘缓慢老化预警、快速损坏报警、事故回流线被盗报警、接头故障温度异常报警、接头故障振动报警以及主绝缘高频缺陷人工识别报警等。

　　系统集成：该系统可集成有效进行定时高频录波，及时发现线路主绝缘高频缺陷。

　　系统组成

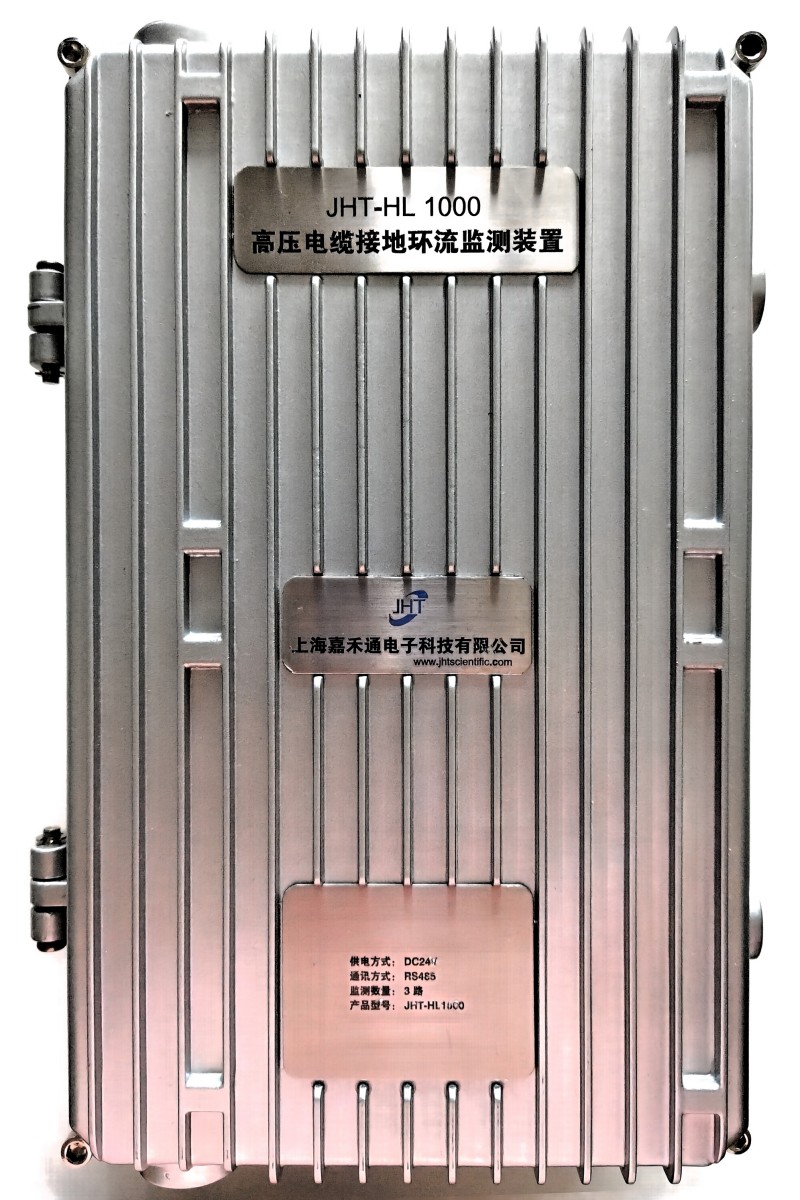

　　前端采集单元：每个前端采集单元需要一个单独号码，通过GSM网络里的数据业务传输数据。

　　数据中心服务器：数据服务器只需要一个独立IP地址，通过公网来进行数据交换。

　　GPRS无线传输设备：由数据服务器发送采集命令，设置各种参数，逐次采集各个点的放电信号，并接收由各个测量点通过光纤局域网所传回的数据。

　　系统优点

　　传输方式：可采用光纤传输方式，具有传输频带宽、通讯量大、信号损耗低、通讯距离长、不受电磁干扰、抗化学腐蚀能力强等优点。

　　高性能主控制器：系统稳定可靠，能在恶劣环境下稳定运行；运行速度和存储能力有了极大的提高；集成了更多的通信接口，支持多种通信协议；可以配套多种专用模块，扩展了控制能力与应用范围。

　　操作方便性：上位机采用工控机进行集中显示控制，软件采用业界流行的组态软件编程，参数的设定和修改更加方便，控制显示操作界面更加人性化。

　　故障率低：系统全部采用与高性能主控制器相适应的标准模块，平均时间可达十万小时以上，大大提高了系统可靠性。

　　维护保养方便：由于本系统采用的都是目前国际上通用的软、硬件，同时备用备件可在国内选购，不像没有通用接口备件那样受制于人，或因备件停产而难以采购。

　　开放性好：监测系统软、硬件均采用国际通用产品，带有接入通用型附属设备的接口,具有很强的开放网络接口，可支持工业以太网、INTERBUS总线、PROFIBUS总线、CAN总线、D-NET总线等国际标准协议，大大方便了数据采集联网功能。

　　影响因素

　　电磁场强度：电磁场强度是影响护层环流大小的主要因素之一。当电缆周围的电磁场强度增加时，护层中的感应电压也会随之增加，从而产生更大的环流。

　　电缆长度和截面积：电缆的长度和截面积也会影响环流的大小。一般来说，电缆越长，截面积越大，环流也就越大。

　　接地方式：金属护套的接地方式也是影响环流大小的重要因素。不同的接地方式会导致护层中的电位分布不同，从而影响环流的大小。

　　减少方法

　　使用补偿电感器：在电缆的两端安装补偿电感器，可以抵消由于电磁感应产生的电压差，从而减少环流的产生。

　　采用分段绝缘法：将电缆的金属护套分成若干段进行绝缘处理，可以减少每一段护套中的感应电压，从而减少环流的产生。

　　优化接地方式：合理选择金属护套的接地方式也可以有效减少环流的产生。
