目前有效的检测护层环流的方法有多种,以下是一些主要的方法:
一、钳形电流表法
1、原理:基于电磁感应原理,当钳形电流表的钳口夹住电缆的护层或接地线时,会感应出与环流大小相关的电流信号。通过测量该电流信号,可间接得到护层环流的大小。
2、优点:操作简单、携带方便、成本较低,适用于现场快速检测。可以在不停电的情况下对电缆护层环流进行测量,不影响电缆的正常运行。
3、缺点:测量精度相对较低,容易受到外界电磁干扰的影响,且只能测量单点的环流情况,难以全面了解整个电缆系统的环流分布。

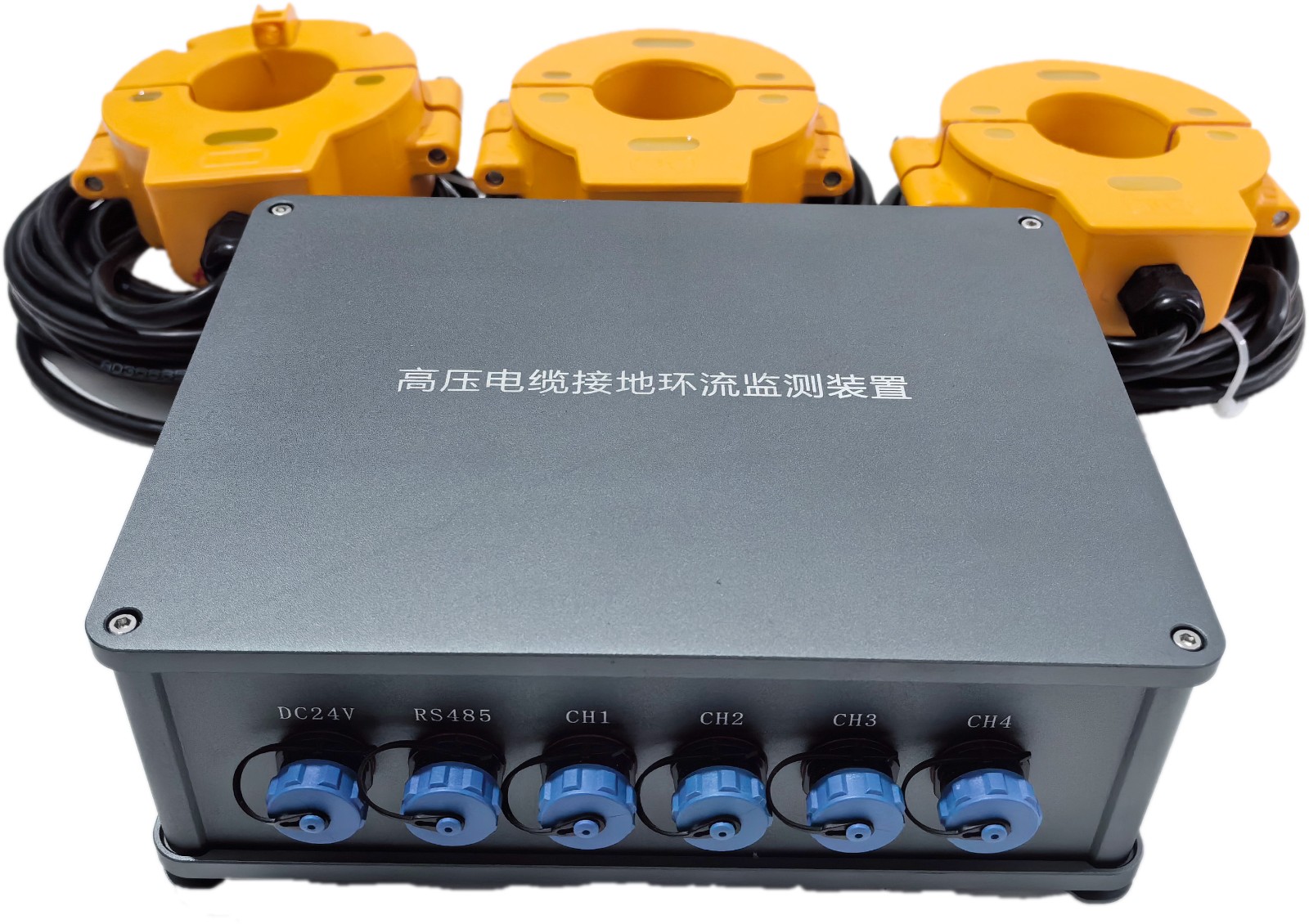

二、传感器监测法
1、原理:在电缆的金属护层上安装特殊的传感器,如霍尔传感器、光纤传感器等。这些传感器能够实时感知护层环流产生的磁场或温度变化,并将其转换为电信号进行测量和分析。
2、优点:可以实现在线监测,实时获取护层环流的变化数据,便于及时发现异常情况。传感器具有较高的灵敏度和精度,能够准确测量微小的环流变化,且抗干扰能力较强。
3、缺点:传感器的安装需要一定的技术和经验,且对于不同的电缆结构和环境条件,可能需要选择合适的传感器类型和安装方式。此外,传感器本身也存在一定的故障率,需要进行定期维护和校准。
三、分布式光纤传感技术
1、原理:利用光纤作为传感元件,将光纤沿着电缆的护层铺设或嵌入其中。当护层环流产生时,会引起光纤周围磁场或温度的变化,从而导致光纤中光的传输特性发生变化,通过测量光信号的变化来间接测量护层环流。
2、优点:具有分布式测量的优点,可以同时监测电缆沿线的多个位置,全面了解护层环流的分布情况。光纤传感器具有良好的抗电磁干扰能力,且体积小、重量轻,不会影响电缆的正常运行。
3、缺点:技术相对复杂,需要专业的设备和技术人员进行安装和维护。光纤的成本较高,且在长期使用过程中可能会出现老化、损坏等问题,影响测量的准确性。
四、数据分析与建模法
1、原理:通过对电缆的历史运行数据、结构参数、负荷情况等信息进行收集和分析,建立电缆护层环流的数学模型。然后根据实时监测的数据,利用模型计算护层环流的理论值,并与实际测量值进行对比,从而判断护层环流是否存在异常。
2、优点:可以综合考虑多种因素对护层环流的影响,提高检测的准确性和可靠性。通过对大量数据的分析,还可以预测护层环流的变化趋势,为预防性维护提供依据。
3、缺点:需要大量的历史数据和准确的模型参数,数据的收集和处理工作量较大。模型的建立和验证需要一定的时间和专业知识,且模型的准确性可能会受到实际情况的限制。
检测护层环流的方法多种多样,每种方法都有其优势和局限性。在实际应用中,应根据具体情况选择合适的检测方法,并结合多种手段进行综合判断,以确保电缆的安全运行。
